型號：QDL,QDLF

產品特點

QDL/QDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。

客服熱線：0512-58651188

立式多級離心泵

性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

產品范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大壓力[bar]

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

應用

運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

電機

如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

最大環境溫度與海拔

當泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

型號含義

截面圖/QDL,QDLF30

材料/QDLF30

序號	名稱	材料
1	電動機
2	電機座	鑄鐵
4	機械密封
5	出口導流器	不銹鋼
6	普通導流器	不銹鋼
7	帶軸承導流器	不銹鋼
8	底部導流器	不銹鋼
11	軸承內圈	碳化鎢
12	葉輪	不銹鋼
13	泵軸	不銹鋼
14	級間套	不銹鋼
15	外圓筒	不銹鋼
16	聯軸器	碳鋼
QDLF
3	泵蓋	不銹鋼
9	進出水段	不銹鋼
QDL
3	泵蓋	鑄鐵
9	進出水段	鑄鐵
10	底座	鑄鐵

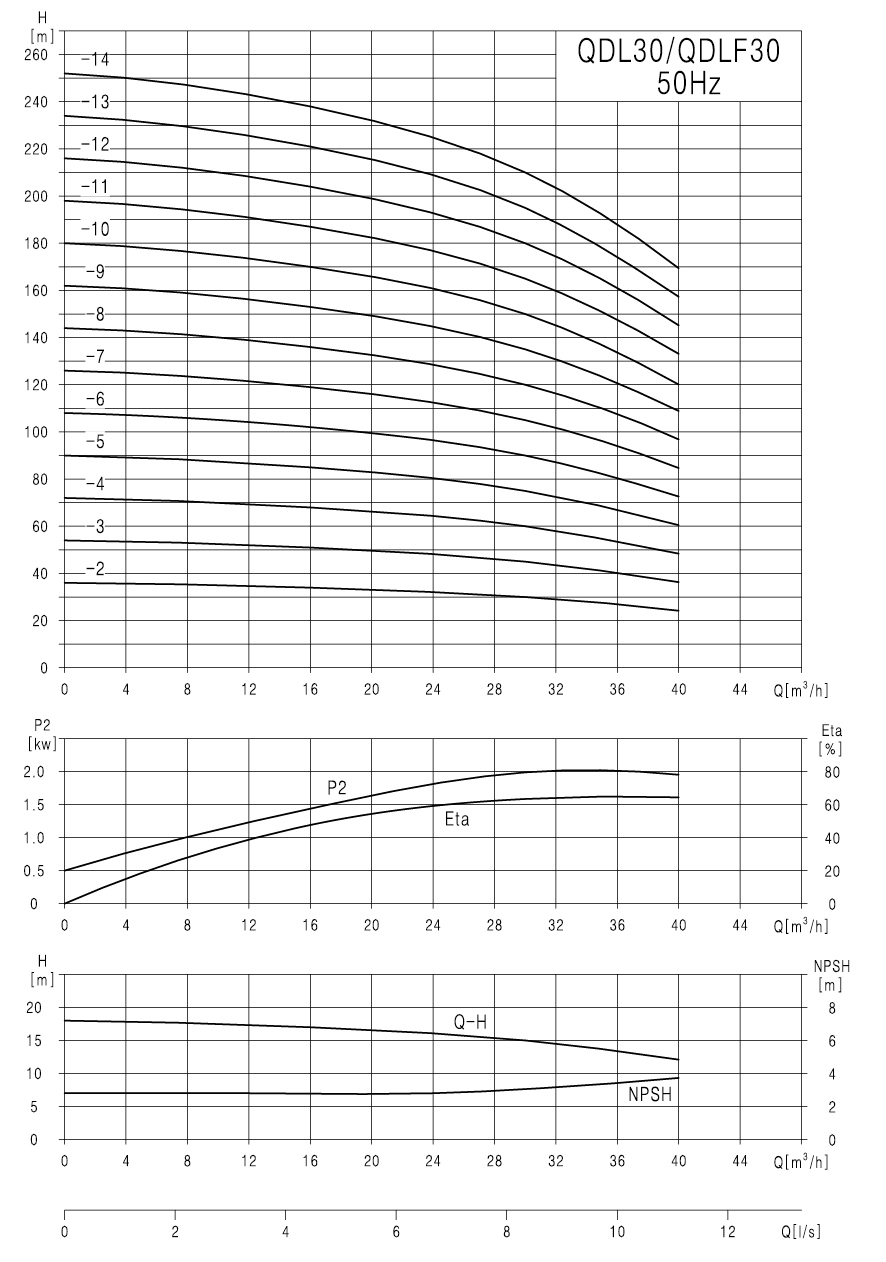

性能曲線

性能表

型號	配用電機 (kw)	流量 Q(m3/h)	22	25	28	30	32	36	40
QDL30-20	4	揚程 H(m)	33	32	32	30	29.6	27.5	24.5
QDL30-30	7.5		49.5	48	48	45	44.5	41	36.5
QDL30-40	7.5		66	64	63	60	59	55	48.5
QDL30-50	11		82.5	80	79	75	74	68.5	60.5
QDL30-60	15		99	96	95	90	89	82	73
QDL30-70	15		116	112	110	105	104	96	85
QDL30-80	18.5		132	128	126	120	118.5	110	97
QDL30-90	18.5		149	144	142	135	133.5	123.5	109
QDL30-100	22		165	160	157	150	148	137	121
QDL30-110	22		182	176	173	165	163	151	133
QDL30-120	30		198	192	189	180	178	164.5	145
QDL30-130	30		215	208	205	195	192.5	178	157
QDL30-140	30		231	224	220	210	207.5	192	169

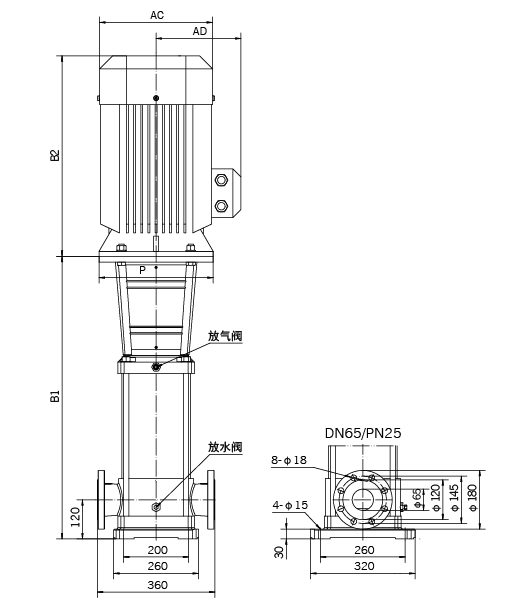

安裝圖

尺寸和重量

型號	尺寸（mm）					重量（kg）
型號	B1	B2	B1+B2	P/AC	AD	重量（kg）
QDL30-20	578	350	928	250	190	115
QDL30-30	649	390	1039	275	210	138
QDL30-40	700	390	1090	275	210	140
QDL30-50	856	505	1361	350	255	196
QDL30-60	907	505	1412	350	255	210
QDL30-70	958	505	1463	350	255	212
QDL30-80	1009	560	1569	350	260	225
QDL30-90	1060	560	1620	350	260	227
QDL30-100	1111	590	1701	380	280	274
QDL30-110	1162	590	1750	380	280	276
QDL30-120	1213	660	1873	420	305	329
QDL30-130	1264	660	1924	420	305	331
QDL30-140	1315	660	1975	420	305	335
